| EMC局放仪耦合器 |
| 概述 |

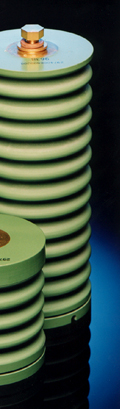

局放仪耦合器实质上是80皮法的环氧云母电容器，简称EMC，是IRIS局放监测技术的基础，它需要永久性地安装在发电机定子绕组的母线汇流排上，通常在机组检修时进行安装。这种耦合器是由高质量的云母制成，密封在一个特殊配方的环氧化合物体内。耦合器在高于其本身耐压2倍的电压下不产生局部放电和表面放电痕迹，每个耦合器都经过了高于IEEE/ANSIC37.20.2要求的合格测试后方可出厂。在世界范围内，IRIS已经安装了40,000多个EMC，无一例故障。IRIS公司可提供25kV、16kV和6.9kV三种电压等级的耦合器，用户可根据发电机额定电压选择。
80皮法电容器实际上相当于一个高频滤波器，它能够阻挡50或60赫兹的工频电压信号通过，但允许那些高频的、上升时间极快的电压脉冲通过，特别易于40兆赫以上的局放信号通过。 |
| |
   |
| |
| 技术指标 |
| |
| ● |
云母叠片电介质 |
| ● |
按照IEEE 1043进行1000小时耐压测试 |
| ● |
电容：80pF±4pF |
| ● |
耗散系数：0.10％ |
| ● |
灵敏度：1pC(符合ASTM D1868以及IEC
60270要求) |
| ● |
带宽：40MHz～350MHz(-3dB) |
| ● |
工作温度：-50℃～+130℃ |
| ● |
使用年限：60,000年(IEEE 930-1987) |
|
| |
| 技术特点 |
| 1、高频段监测 |
| 局放信号是上升时间极快的小电流脉冲，在放电原点处，脉冲上升时间大约只有1
～ 5 纳秒，对应频率大约在 50 ～ 250MHz之间，而通过对各典型电厂的噪声环境的广泛调查，可发现噪声信号频率多数分布在20MHz以下。利用高速采样技术和高通滤波器，IRIS在40MHz～350MHz高频范围内监测局放信号,因此可获得较高的信噪比。 |
   |
| |
| 2、定时/定向噪声分离技术 |
| 采用上述技术并不是总能有效地削除上升时间很快的噪声信号。研究发现，通过在每相安装至少两个耦合器，利用脉冲到达安装在汇流排上的两个耦合器的时间来判断脉冲传递方向，从而可有效区分局放信号和噪声信号。 |
| |
