| BusTrac发电机局部放电监测仪 |
| 概述 |
BusTrac是IRIS公司专门为汽轮发电机和高中压电动机定子绕组提供连续在线局放测量的经济型仪器。它能准确地区分来自发电机和电动机内部的局部放电信号，和来自系统的噪声信号。
IRIS 具有多年开发在线局部放电测量系统的经验，BusTrac系统具有独特的设计，可以克服在大部分发电厂中都存在的典型的电干扰。这确保了测量结果的准确性，并避免出现错误指示。电厂的专业维护人员在接受IRIS提供的2天的训练课程之后，就能自如地解读测量数据了。 |
| |
  |
| |
| 网络结构 |
系统可以允许用户在就地或远程来控制仪器工作的工作方式，同时提供主要趋势参数分析功能和远程警报功能。与BusTrac系统配套使用的传感器采用EMC电容耦合器，它可长期安装在发电机上，不需要拆除。 |
| |
    |
| 技术指标 |
| |
| 1、 |
脉冲分析 |
| ● |
动态范围：±-20mV ～±8,500mV |
| ● |
最小窗口电压宽度：20mV |
| ● |
最大窗口数通常为：32 个 |
| ● |
双极性 |
| ● |
可开100 个3.6 度的相窗口 |
| |
|
| 2、 |
噪音消除 |
| ● |
对脉冲到达时间进行数字式比较 |
| ● |
分辨率：6ns |
| |
|
| 3、 |
信号输入 |
| ● |
双 BNC 接口，80pF耦合器 |
| ● |
50 欧输入阻抗 |
| ● |
交流耦合 |
| |
|
| 4、 |
电源 |
| ● |
50Hz 或60Hz，120/240V |
| |
|
| 5、 |
运行环境 |
| ● |
温度 0 oC ～ 50 oC |
| ● |
相对湿度 15％ ～ 90% |
|
| |
| 关键技术--定向噪声分离技术 |

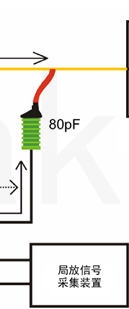

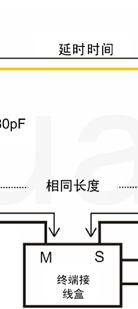

| IRIS独创的定向噪声分离技术同样能准确地区分局放信号和噪声信号。发电机每相需要安装2个耦合器，3相共需要6个耦合器,其中3个母线耦合器安装在发电机的高压输出端上，另外3个安装在靠近系统的母线上。每相上的两个母线耦合器通过相同长度的电缆连接到局放仪的接线终端上，来自发电机外部的噪声脉冲信号首先到达局放仪的S输入端，而来自发电机的局放脉冲信号首先到达局放仪的M输入端。这样，通过判断脉冲信号首先到达M
端或S 端，局放仪就能够自动地分辨出来自发电机外部的噪声信号和来自定子绕组的局放信号，这就是“定向噪声分离技术”。 |
| |
    |
| |
| 软件功能 |
系统软件能够记录每个耦合器所检测到的局放脉冲的幅值、相位和数量，并将它们图形化显示。通常用户经过一个短期的培训后就可以根据在线局放监测结果，独立地进行定子绕组绝缘状况的评估。IRIS公司也可以应用其独一无二的局放数据库来协助用户进行局放分析结果的解释。十几年以来这个局放数据库收集了超过八万多条不同类型的发电机和电动机的局放测试结果。
|
| |
二维局放图 |
| |
局放趋势图 |
| |
| 信号分析 |

|
| 当无极性优势时（+PD ~ –PD），局部放电多半发生在绝缘内部的空隙中，产生的根源有:热退化问题
或 浸渍不良问题。 |
|
| |
    |
| 当正极性优势时（+PD >–PD），局部放电多半发生在绕组绝缘的表面，产生的根源有：绕组松动问题、电压应力涂层恶化问题（半导体涂层或分级涂层恶化）。 |
|
| |
    |
| 当负极性优势时（+PD < –PD），局部放电多半发生在绕组铜导体的表面，产生的根源有：周期性变负荷问题、过热问题（由于过热而导致的绕组铜导体表面与绝缘之间的空隙）。 |
|
|
